FPC 24P-1 to DIP Adapter Board Converter 10pcs Surface Mount uxcell

Jest to dwustronna płytka drukowana (PCB) zaprojektowana do konwersji połączeń FPC (Flexible Printed Circuit) na format DIP (Dual In-line Package). Działa jako adapter do projektów elektronicznych, umożliwiając użytkownikom łączenie elastycznych obwodów z standardowymi komponentami o otworach. Płytka jest idealna dla hobbystów, inżynierów i miłośników majsterkowania, którzy pracują nad prototypowaniem lub naprawą urządzeń elektronicznych. Obsługuje ona zarówno odległość między wyprowadzeniami 0,5 mm, jak i 1,0 mm na przedniej i tylnej stronie, co czyni ją wszechstronną dla różnych zastosowań.

Płytka PCB wykonana jest z materiału włókien szklanych FR-4, zapewniając trwałość i stabilność podczas lutowania i użytkowania. Wyposażona jest w zatopione otwory, które ułatwiają proces lutowania i poprawiają przewodnictwo elektryczne. Płytka ma wymiary około 1 x 1,3 cala (26 x 34 mm) i grubość około 1,6 mm, co czyni ją solidną, ale kompaktową do integracji w różnych projektach. Odległość między otworami 2,54 mm jest zgodna ze standardowymi gniazdami DIP, zapewniając kompatybilność z breadboardami i innymi powszechnymi narzędziami elektronicznymi.

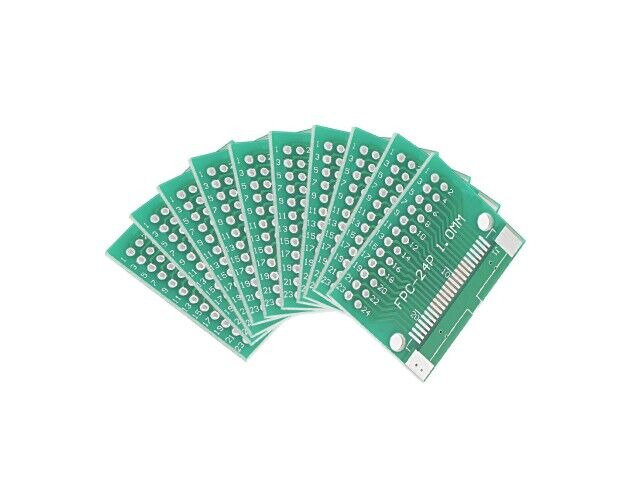

Każda płytka ma 24 wyprowadzenia, z przodem obsługującym odległość 0,5 mm, a tyłem 1,0 mm. Ta podwójna konfiguracja pozwala użytkownikom dostosować się do różnych złącz FPC bez potrzeby posiadania wielu płytek. Zielony kolor i srebrny wykończenie zapewniają czysty wygląd, a jednocześnie pomagają w wizualnej identyfikacji komponentów podczas montażu. Pakiet zawiera 10 sztuk tych płytek PCB, co stanowi dobrą ilość na wiele projektów lub wymiany.

Użytkownicy mogą wykorzystać te płytki w eksperymentach, projektowaniu elektronicznym lub projektach DIY, w których wymagana jest konwersja FPC na DIP. Są szczególnie przydatne w scenariuszach, które obejmują integrację czujników, interfejsowanie modułów lub rozwój niestandardowych obwodów. Nie nadają się jednak do zastosowań o wysokiej mocy z powodu ich rozmiarów i ograniczeń materiałowych.

Marka: uxcell
Model: FPC 24P-1 to DIP Adapter Board Converter

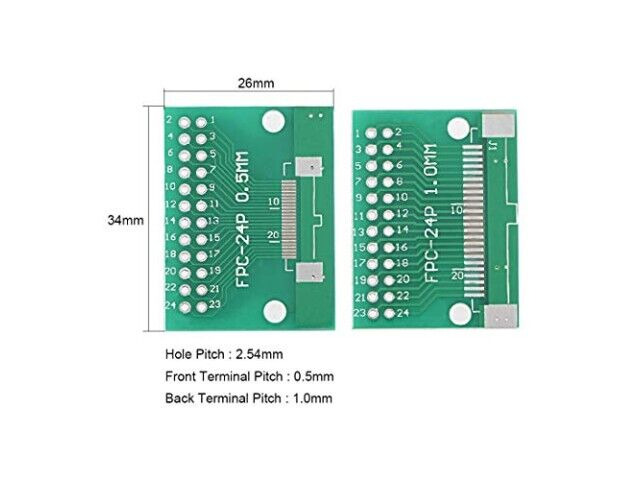

Specyfikacja: 24 Pin, Pre Tinned, Rozmiar płytki: ok. 1 x 1,3 cala / 26 x 34 mm (W x D), Grubość: ok. 1,6 mm, Średnica otworu: 1 mm, Odległość otworów: 2,54 mm
Funkcje: Dwustronna płytka PCB, Materiał z włókien szklanych FR-4, Zatopione otwory, Kompatybilna z breadboardem DIP

Marka: uxcell
Model: FPC 24P-1 to DIP Adapter Board Converter
Specyfikacje: 24 Pin, Pre Tinned, Board size: approx. 1 x 1.3 inch / 26 x 34 mm (W x L), Thickness: approx. 1.6mm, Hole Diameter: 1 mm, Hole Pitch: 2.54mm
Funkcje: Double-Sided PCB, FR-4 Glass Fiber Material, Pre-Tinned Holes, Compatible with DIP Breadboard
